什么是在線巴類流量計?

　　在線巴流量計適用于氣體、液體和蒸汽的高精度流量測量。在線威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。在線威力巴反映流體真實的流速，其精度達到± 1.0%，重復性達± 0.1%。 在差壓式流量計中，巴類(均速管)是近年比較流行的產品，進口阿牛巴(阿紐巴)，德爾塔巴，威力巴和依特巴，因為它們有著壓損低，安裝方便，重復性好等特點，特別是在大管徑測量方面，有很大的優越性。

　　1、安裝在線巴流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。

　　2、拆裝流量計時，對磁感應部分不能碰撞。

　　3、投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。

　　4、安裝在線流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。

　　5、流量計本體最好選區用316不銹鋼材料以防腐，如是防爆區還必須是防爆結果。

　　6、軸承一般有炭化鎢，聚四氟乙烯，碳石墨三種規格：碳化鎢的精度最高，它作為工業控制的標準件;聚四氟乙烯，碳石墨能防腐，一般在化工場所優先考慮。軸承的壽命流速的平方成正反比，故流速最好的在最大流速的1/3速度比較好。

　　7、感應探頭是檢測轉動體的運動并把它轉化為脈沖數字電信號，它電磁線圈電壓輸出值接近正弦曲線，脈沖信號的頻率范圍隨測量的流量大小成線性變化，典型的范圍為10:1，25:1 和100:1三種規格。電磁線圈的電阻一般小于2000Ω，大于該值可能損壞。

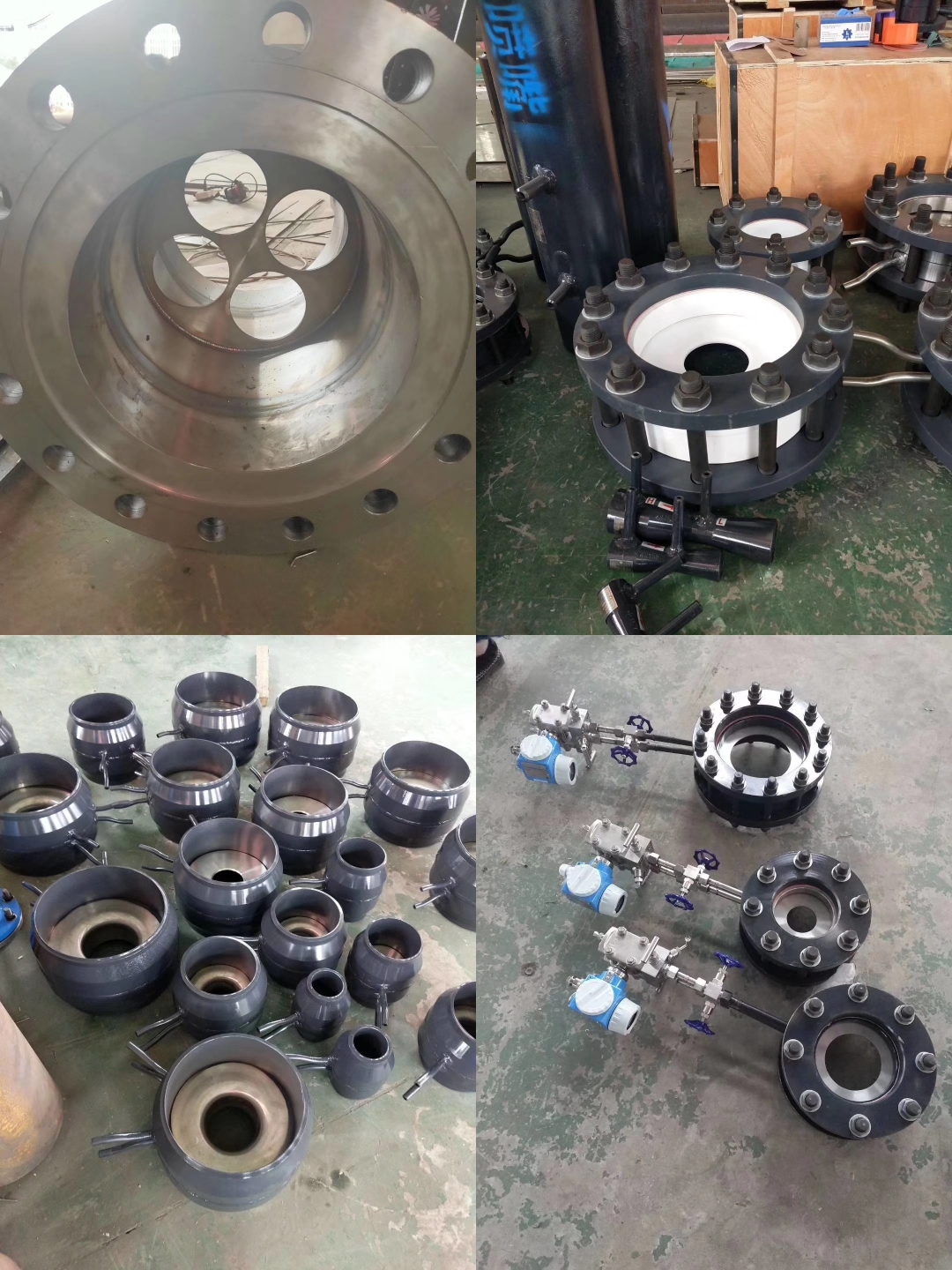

                                                                                                         在線巴類流量計（圖）

　　在線巴流量計的安裝說明

　　1、變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650Ω阻抗。

　　2、變送器應水平安裝，避免垂直安裝，并保證其前后有適應的直管段，一般前10D，后5D。

　　3、保證流體的流動方向與儀表外殼的箭頭方向一致，不得裝反。

　　4、被測介質對渦輪不能有腐蝕，特別是軸承處，否則應采取措施。

　　5、注意對磁感應部分不能碰撞。

　　在線巴流量計的組態與校正

　　標準的標定方法是十點水標定法，但黏度不同標定的值不同，故通常要做黏度標定曲線。

　　在線巴流量計的顯示儀表

　　顯示儀表的任務是將單位時間輸出脈沖數和輸出脈沖總數轉換成瞬流量和總流量，并顯示出來。

　　由前放大器輸出的脈沖信號，其幅值、波形都是不規則的，在進入顯示儀表后，先需經整形電路整形成為有規則　的具有一定幅值的矩形電脈沖信號民，再經過頻率/電流轉換電路，將頻率信號變?yōu)橄鄳碾娏餍盘?4～20mA)再轉換能瞬時流量值，總量由轉換及積算電路得到。有的顯示儀表就地顯示，有的送DCS顯示。
